Flash存储技术全解析：从U盘到SSD，揭秘数据存储的便捷与可靠

还记得那些年我们小心翼翼保存的U盘吗？每次插入电脑时闪烁的小红灯，承载着无数重要文件和珍贵回忆。这种看似简单的存储技术，早已渗透到我们生活的每个角落。Flash存储正以一种近乎隐形的方式，支撑着现代数字世界的运转。

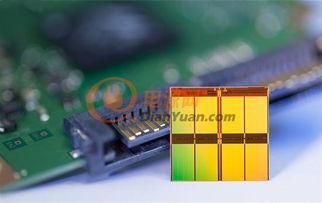

Flash存储的基本原理

想象一下一个由无数微小单元组成的蜂巢，每个蜂巢单元都能独立存储电荷。Flash存储的核心原理就建立在这样的结构上。它利用浮栅晶体管来保存数据，通过施加不同电压实现数据的写入和擦除。当浮栅中存储电荷时，代表存储了数据“1”；没有电荷时，则代表“0”。

这种存储方式有个有趣的特点：数据在断电后依然能够保留。这就像用铅笔在纸上写字，即使放下笔很久，字迹依然清晰可见。Flash存储的非易失性让它成为移动设备的理想选择，我们不用担心突然断电导致数据丢失。

我有个朋友曾经抱怨手机突然没电后照片都不见了，其实他混淆了内存和存储的概念。真正的Flash存储就像相册，即使关机，照片也安然无恙地保存在那里。

Flash技术的发展历程

Flash的故事始于1984年，当时东芝公司的舛冈富士雄博士发明了这种革命性技术。最初的应用领域相当有限，主要用在一些工业设备上。直到90年代末，随着数码相机、MP3播放器的普及，Flash才开始进入大众视野。

早期的Flash存储容量小得令人难以置信。1991年推出的第一个商用Flash存储卡仅有20MB容量，价格却高达1000美元。如今这个价格能买到1TB的固态硬盘，容量增长了五万倍。技术进步的速度确实令人惊叹。

记得我大学时买的第一个U盘只有128MB，当时觉得能存下整个学期的作业已经很了不起了。现在随便一个手机都有128GB存储空间，这种变化让人恍如隔世。

Flash在现代电子产品中的应用

从清晨被手机闹钟唤醒，到晚上用平板电脑追剧，Flash技术无处不在。智能手机能够流畅运行，很大程度上得益于内置的Flash存储。它不仅存储着操作系统和应用数据，还确保应用能够快速启动和运行。

在专业领域，Flash的应用更加广泛。医院的医疗影像设备用它来存储CT扫描数据，航空公司的黑匣子用它记录飞行数据，银行的ATM机依靠它处理交易记录。这些应用对可靠性的要求极高，Flash技术都能胜任。

就连我们每天乘坐的地铁、使用的智能电表，背后都有Flash技术的身影。它就像数字世界的基石，默默支撑着现代生活的方方面面。这种普及程度让人不禁思考：如果没有Flash存储，我们的数字生活将会是什么样子？

或许某天，我们会看到更先进的存储技术取代Flash。但在可预见的未来，它仍将是连接物理世界与数字世界的重要桥梁。

打开手机查看存储空间时，你是否好奇过这些数据究竟以什么形式存在？同样是128GB的存储容量，为什么有的手机读写速度快如闪电，有的却偶尔卡顿？答案藏在Flash存储的类型差异里。不同类型的Flash就像不同性格的仓库管理员，有的追求效率，有的注重容量，各自以独特方式管理着我们的数字资产。

NAND Flash与NOR Flash的区别

想象两个完全不同的图书馆。NOR Flash像是个开架阅览室，你可以直接走到任意书架前取书；NAND Flash则像闭架书库，需要管理员帮你从密集排列的书架上取书。这两种架构决定了它们完全不同的应用场景。

NOR Flash支持随机访问，能够像读取内存一样直接读取任意位置的数据。这个特性让它成为存储固件代码的理想选择。当你按下手机开机键，最初加载的系统代码就存储在NOR Flash中。它确保设备能够快速启动，就像给电脑注入了第一缕生命气息。

NAND Flash采用串行访问方式，数据以页为单位进行读写。虽然随机读取性能不如NOR，但它在存储密度和成本上具有明显优势。我们熟悉的U盘、SSD固态硬盘都基于NAND Flash技术。它像是个高效率的物流仓库，虽然不能直接取货，但批量处理能力极强。

有个有趣的发现：早期功能手机同时使用两种Flash，NOR存储系统代码，NAND存储用户数据。现代智能手机则几乎全部转向NAND架构，通过更复杂的内存管理技术弥补了随机访问的不足。这种技术演进体现了工程设计的智慧——在性能、成本和功耗间寻找最佳平衡点。

SLC、MLC、TLC、QLC闪存类型对比

如果把存储单元比作房间，SLC（单层单元）就是单身公寓，只住一位房客（1bit数据）；MLC（双层单元）是标准间，住着两位房客；TLC（三层单元）变成了三人间；QLC（四层单元）简直是集体宿舍，一个房间要塞进四位房客。房客越多，管理难度自然越大。

SLC每个存储单元只存储1bit数据，电压状态非常明确。这种简单性带来了极佳的性能和耐用性，擦写次数可达10万次。但它的存储密度最低，成本最高，通常只用在企业级SSD和工业设备中。记得有次参观数据中心，工程师指着机柜里的固态硬盘说：“这些家伙用的都是SLC，贵得让人心疼，但可靠性无可替代。”

MLC每个单元存储2bit数据，在成本和性能间取得了平衡。它的擦写次数约在3000-10000次，适合消费级SSD和高性能U盘。很多中高端固态硬盘都采用MLC颗粒，既保证了不错的速度，又控制了产品成本。

TLC如今已成为市场主流，智能手机、普通SSD和大容量U盘广泛采用这种技术。每个单元存储3bit数据让存储密度大幅提升，成本显著下降。代价是擦写次数降至500-3000次，读写速度也有所降低。不过通过缓存技术和更智能的控制器，实际使用体验并不差。

QLC是最近几年的新宠，每个单元存储4bit数据，进一步压低了每GB存储成本。适合用作数据仓库盘，存储不常访问的冷数据。它的擦写次数可能只有100-500次，但配合先进的纠错算法，完全能够满足普通用户的日常需求。

3D NAND技术发展现状

当平面城市土地紧张时，建筑师开始向天空发展。3D NAND就是存储世界的摩天大楼，通过垂直堆叠存储单元，突破了平面NAND的密度限制。这项技术让存储容量实现了跨越式增长，同时改善了可靠性和性能。

传统2D NAND就像平房区，想要增加容量只能不断缩小单元尺寸。但当单元尺寸接近物理极限时，量子隧穿效应会导致数据可靠性急剧下降。3D NAND转而建造高层建筑，在相同占地面积内容纳更多存储单元。目前领先的厂商已经实现200层以上的堆叠技术，就像建造了存储世界的哈利法塔。

我试用过一款基于3D NAND的固态硬盘，它的温度控制令人印象深刻。传统NAND在高速读写时容易过热，而3D结构提供了更好的散热特性。这种技术进步往往不被普通用户察觉，却实实在在地提升了使用体验。

3D NAND还带来了另一个好处：可以选择更成熟的制程工艺。不用一味追求更小的晶体管尺寸，转而使用相对宽松的工艺制造更可靠的存储单元。这种设计思路的转变，让Flash存储技术在容量、性能和成本之间找到了新的平衡点。

从平面到立体的转变，不仅仅是技术升级，更是思维方式的革新。当我们在平面上遇到瓶颈时，或许应该思考：能不能换个维度解决问题？3D NAND的成功给了我们很好的启示。

你口袋里的U盘，相机中的SD卡，笔记本电脑里的固态硬盘——这些看似普通的设备，其实都藏着Flash技术的精妙魔法。它们以不同形态融入我们的生活，默默承载着从珍贵照片到重要文档的各类数据。了解这些设备的特点，就像认识不同性格的朋友，知道什么时候该找谁帮忙。

U盘、SD卡等便携存储设备

U盘可能是大多数人接触到的第一种Flash存储设备。那个小小的金属接口背后，其实是一整套精密的存储系统。主控芯片像是个聪明的管家，管理着NAND闪存颗粒的读写操作。优秀的U盘主控能通过缓存技术提升传输速度，还能执行损耗均衡，避免某些存储区块过早老化。

SD卡和microSD卡在结构上更加精巧。它们需要把完整的Flash存储系统压缩到邮票大小的空间里。不同等级的SD卡对应着不同的性能标准。Class 10保证最低10MB/s的写入速度，UHS-I和UHS-II则提供了更高的传输带宽。选择存储卡时，速度等级往往比品牌更值得关注。

记得有次外出拍摄，朋友的相机突然提示存储卡错误。后来发现他贪便宜买了假冒的高速卡，实际速度连Class 4都达不到。这个教训让我明白：存储设备的质量直接关系到数据安全，在这方面省钱可能付出更大代价。

便携存储设备的魅力在于即插即用。不需要额外供电，不需要安装驱动，它们让数据交换变得像传递纸条一样简单。从学生交作业到摄影师传输素材，这些小家伙在无数场景中扮演着关键角色。

SSD固态硬盘技术特点

打开传统机械硬盘，你会看到高速旋转的碟片和来回移动的磁头。而SSD内部完全是另一番景象：整齐排列的闪存颗粒，高效的主控芯片，还有精心设计的缓存系统。这种结构差异带来了性能上的天壤之别。

SSD的随机读写能力令人惊叹。传统硬盘需要磁头移动到指定位置，就像在图书馆里找书；SSD则能直接访问任意位置，如同拥有心灵感应。这种特性让操作系统启动时间从分钟级缩短到秒级，应用程序几乎是瞬间打开。

NVMe协议的出现进一步释放了SSD的潜力。通过PCIe通道直接与CPU通信，NVMe SSD的延迟可以低至微秒级别。这种速度提升在视频编辑、大型游戏加载等场景中表现得特别明显。用过NVMe SSD的人很难再回到SATA时代，那种流畅感确实让人上瘾。

散热设计是现代高性能SSD的重要考量。高速读写会产生大量热量，过热会导致性能下降。好的SSD会配备金属散热片，甚至主动散热风扇。这些细节往往被普通用户忽略，却是保证持续高性能的关键。

我自己的笔记本电脑换上SSD后仿佛获得了新生。不仅开机速度飞快，整个系统的响应都变得更加敏捷。这种体验升级如此明显，以至于现在帮朋友升级电脑时，我的第一建议总是：换个SSD吧。

嵌入式系统中的Flash应用

智能手机开机时，系统代码从嵌入式Flash中加载；智能电视启动时，固件从同样的地方读取。嵌入式Flash就像电子设备的心脏，默默提供着生命源泉。它通常直接焊接在主板上，与处理器紧密配合。

eMMC和UFS是移动设备中最常见的嵌入式存储方案。eMMC像是标准化的工作室，把Flash存储和控制芯片封装在一起，提供统一的接口。UFS则更进一步，支持全双工操作，可以同时读写数据，性能接近SSD。现在的中高端智能手机普遍采用UFS方案，应用启动和文件传输速度明显提升。

工业控制系统对嵌入式Flash有着更苛刻的要求。这些设备可能需要在极端温度、剧烈振动环境下连续工作数年。工业级Flash芯片经过特殊筛选和测试，确保在恶劣条件下依然可靠。它们的价格可能是消费级产品的数倍，但考虑到系统停机可能造成的损失，这种投资完全值得。

物联网设备给嵌入式Flash带来了新挑战。这些设备通常需要低功耗运行，存储容量要求不高，但要求成本极其敏感。为此，芯片厂商开发了专门针对IoT优化的Flash方案，在性能、功耗和成本间找到了精妙平衡。

观察身边的智能设备，你会发现Flash存储已经无处不在。从智能手环到车载系统，从智能家居到医疗设备，它们都在依靠嵌入式Flash稳定运行。这种技术的普及如此彻底，以至于我们几乎忘记了它的存在——这或许正是技术成熟的标志。

打开手机相册翻看几年前的照片，读取速度依然流畅如初；但那个曾经用来安装系统的U盘，如今却提示需要格式化。Flash存储就像一位忠实的朋友，它的表现既取决于先天特质，也离不开后天维护。理解性能与可靠性的平衡点，能帮助我们更好地与这些数据载体相处。

读写速度与耐久性指标

厂商宣传的“最高读取速度550MB/s”往往让人心动，但这个数字背后藏着许多细节。顺序读写速度测量的是连续大文件传输，就像在空旷高速公路上直线行驶；随机读写则模拟日常使用场景，如同在拥挤市区频繁变道。实际使用中，随机读写性能更能反映设备真实表现。

SLC缓存技术让许多TLC和QLC SSD在短期内展现出惊人速度。这个缓存区域像是个临时中转站，数据先在这里快速落脚，再慢慢迁移到主存储区。当缓存用尽时，真实速度才会显现。选购存储设备时，关注缓外速度比峰值速度更有意义。

耐久性通常以TBW为单位衡量，表示在保修期内允许写入的总数据量。这个数字对普通用户可能显得过于充裕，但对视频编辑者或数据库管理员却至关重要。一个有趣的发现是：多数用户实际写入量远低于预期，日常使用很少会触及TBW上限。

温度对性能的影响常被忽视。Flash芯片在高温下读写速度会提升，但寿命损耗加速；低温环境则相反。主控芯片需要在这对矛盾中找到平衡点。好的散热设计不仅维持高性能，还延长了设备使用寿命。

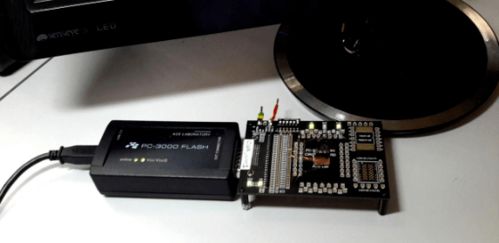

数据保持与擦写次数限制

那些被遗忘在抽屉深处的U盘，多年后插入电脑时，有些能正常读取，有些却已损坏。数据保持能力决定了Flash在断电状态下能“记住”数据多久。一般来说，SLC能保持10年以上，而QLC可能只有1年左右。存储重要数据时，定期通电刷新是个好习惯。

P/E周期像是Flash的生命倒计时。每个存储单元只能承受有限次数的擦写操作，从SLC的10万次到QLC的数百次不等。这个数字看似悬殊，但通过损耗均衡技术，实际产品寿命差异并没有想象中那么大。现代主控芯片像精明的调度员，让所有存储单元轮流工作，避免个别区块过早退休。

电荷泄漏是数据丢失的隐形杀手。存储单元中的电子会随时间缓慢逃逸，温度每升高20℃，流失速度可能翻倍。这就是为什么长期存放的存储设备建议在凉爽干燥环境中保管。我那个放在车里的备用U盘，经过两个夏天后数据就出现了错误，算是交了次学费。

读取干扰现象值得注意。频繁读取某个区块可能影响相邻单元的数据稳定性。高级的Flash控制器会监测读取次数，在达到阈值前自动刷新数据。这个机制如同定期整理书架，在书本放乱前重新排列整齐。

错误校正与损耗均衡技术

BCH码和LDPC码是Flash存储中的纠错卫士。随着存储密度提高，原始错误率不断上升，纠错算法变得越来越重要。早期的SLC可能只需要简单校验，而QLC需要复杂的LDPC解码。这些算法在后台默默工作，用户通常只在数据无法修复时才会察觉它们的存在。

磨损均衡技术让存储芯片像经验丰富的团队协作。有的主控采用动态均衡，根据区块使用频率分配任务；有的使用静态均衡，让闲置区块也参与轮换。这种机制确保所有存储单元均匀老化，避免出现“忙的忙死，闲的闲死”的局面。

预留空间是提升性能与寿命的秘诀。厂商会在物理容量外保留额外空间，这部分区域不向用户开放。当某些区块损坏时，预留空间立即顶替上岗。通常消费级SSD预留7%左右，企业级可能达到28%以上。这也是为什么建议不要将SSD完全写满的原因之一。

垃圾回收机制如同存储设备的自我整理。删除文件时，数据实际上并未立即擦除，只是标记为可覆盖。垃圾回收在空闲时整理这些碎片，为后续写入做好准备。这个过程可能影响日常使用流畅度，选择支持TRIM指令的系统能显著改善这一状况。

观察这些技术演进，你会发现Flash存储的智慧在于用软件算法弥补硬件局限。就像经验丰富的管理者，通过优化流程让有限资源发挥最大效益。理解这些机制不仅帮助我们选择合适产品，更教会我们如何与这些精密设备和谐共处。

那些曾经装满整个房间的硬盘阵列，如今浓缩成掌心大小的存储卡。Flash技术用二十年走完了机械存储的百年之路，而它的进化远未到达终点。站在这个时间节点眺望未来，我们看到的不仅是容量数字的增长，更是存储方式的重塑。

新一代存储技术展望

3D NAND的堆叠层数竞赛仍在继续，200层以上的产品已经进入量产阶段。这种垂直扩展像是建造数据摩天大楼，在有限的土地面积上向天空要空间。不过，堆叠越高，工艺挑战越大。蚀刻技术的精度需要达到发丝直径的万分之一级别，任何微小偏差都可能导致整片晶圆报废。

PLC闪存即将登上舞台，每个存储单元存放5个电荷状态。这就像在原本只住一人的房间塞进五位租客，密度提升的背后是管理难度的指数级增长。电荷干扰、读取延迟、寿命缩短——这些挑战需要更先进的主控算法来化解。我试用过早期PLC样品，其性能表现确实让人担忧，但技术成熟后的成本优势不容忽视。

新兴的非易失性存储器正在实验室中蓄势待发。MRAM利用电子自旋特性存储数据，读写速度可比DRAM，同时具备断电保持能力。ReRAM通过材料电阻变化记录信息，结构简单，能耗极低。这些技术短期内难以撼动Flash的主流地位，但它们在某些细分领域已经开始崭露头角。

computational storage的概念正在重新定义存储器的角色。未来的Flash芯片可能不再被动地保存数据，而是具备初步处理能力。想象一下，在存储设备内部直接完成数据筛选或加密运算，大幅减轻CPU负担。这种架构特别适合边缘计算场景，让数据在产生地就完成初步加工。

容量提升与成本优化路径

QLC技术的普及让TB级SSD进入普通消费者的购买范围。记得五年前，同样容量的SSD价格是现在的三倍还多。这种价格下降趋势仍在持续，但速度开始放缓。当工艺制程逼近物理极限，每个百分点的成本优化都需要付出更大代价。

晶圆厂正在从96层向200层以上制程迁移，单位面积的存储容量实现翻倍增长。这种升级需要巨额的资金投入，一条先进产线的造价可能超过百亿美元。为了分摊成本，厂商越来越倾向于组建产业联盟，共享研发成果与生产能力。

堆叠技术的创新带来新的成本优化思路。有的厂商尝试将不同工艺的晶圆键合，让逻辑电路和存储单元分别采用最适合的制程。这种异构集成就像组装积木，每个部分各司其职，整体达到最佳性价比。在实际测试中，这种方案的良品率还需要进一步提升。

原材料创新正在悄然发生。传统的浮栅结构逐渐被电荷陷阱型存储取代，新材料的使用让单元尺寸缩小不再完全依赖光刻精度。这些改变看似微小，累积效应却相当可观。就像登山时的之字形路线，有时候迂回前进比直线攀登更有效率。

在人工智能与大数据时代的作用

AI训练需要海量数据的高速吞吐，这对存储系统提出严苛要求。传统的硬盘阵列已经无法满足需求，全闪存阵列正在成为AI实验室的标准配置。这些系统不仅要提供足够的容量，更要保证持续稳定的高性能输出。我参观过一个人工智能研究中心，他们的存储系统每秒钟要处理数万个模型参数更新。

边缘计算场景催生了对嵌入式Flash的特殊需求。智能摄像头、工业传感器这些设备产生的数据往往需要在本地进行初步处理。它们需要的不是最大容量，而是在特定容量下的最优功耗与可靠性平衡。这种需求推动着定制化Flash解决方案的发展，就像裁缝为客人量体裁衣。

量子计算对经典存储架构构成挑战与机遇。量子比特的脆弱性要求存储系统具备极高的纠错能力，同时又要保证极低的访问延迟。Flash厂商已经开始与量子计算实验室合作，开发专门用于存储量子态数据的特殊存储器。这可能是存储技术的下一个突破点。

数据生命周期管理变得愈发重要。热数据需要极致性能，温数据追求性价比平衡，冷数据则看重存储密度与功耗。未来的Flash产品线将更加细分，针对不同温度的数据提供专门优化。这种专业化趋势就像工具库里的各种钳子，每把都有其特定用途。

站在技术演进的路口，我们看到的Flash存储正在从通用型工具转变为专业化解决方案。它的未来不仅关乎容量和速度，更关乎如何更好地融入数字生态系统的每个角落。那些能够精准把握应用场景需求的创新，才最有可能在激烈的竞争中脱颖而出。
